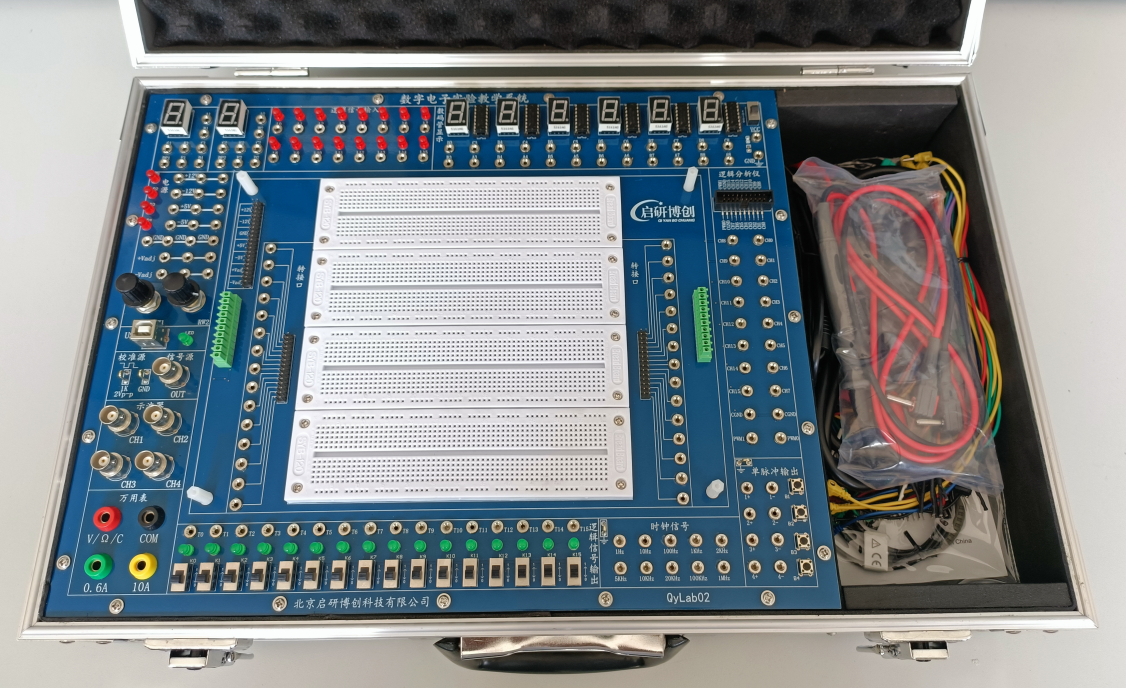

產品詳細介紹數字電子實驗教學系統
（一）實驗教學系統主要特點：
1.實驗教學系統必須采用主實驗箱+模塊化的結構組合方式設計；配有實驗板安裝接口底座，實驗板更換簡便；多模塊集成，支持數字電子電路系統設計與性能驗證，學生不用插各種芯片和進行復雜連線，提升實驗效率；
2.實驗教學系統必須便攜式結構、移動靈活，箱體尺寸小于55×35×15cm,重量低于5kg；不受實訓室場地限制，方便開展隨堂實驗、技能培訓、電子競賽等多種活動；
3.各個模塊均配有電源（帶LED指示）接線端口、地接線端口，輸入、輸出、地接線柱及各功能測點接線柱，方便連線操作和接入測試探頭；
4.提供教學樣例實驗程序及軟件免費升級服務，并做好培訓工作，培訓時間不少于2天，免費質保期叁年。
（二）實驗教學系統底板技術指標：
1.提供4個示波器通道；配有標準的BNC接口，帶寬70MHz，實時采樣率1GSa/s；
2.提供1個波形發生器：配有標準的BNC接口，信號輸出頻率范圍：DC 1Hz～25MHz，波形幅度：±3.5Vmax；
3.提供萬用表：配有標準的接口，直流電壓量程800V，電流測量量程10A，二極管測量范圍2V；
4.提供波形校準源；
5.提供16路邏輯分析儀通道：采樣率250M；
6.上述所提供的各儀器均可與PC機連接；
7.提供面包板：面包板尺寸170*138mm；
8.提供6個帶有BCD譯碼數碼管及接口；
9.提供2個LED數碼管（共陰、共陽）及接口；
10.提供16個LED指示燈及接口；
11.提供16個邏輯開關及接口；
12.提供時鐘信號：1HZ、10HZ、100HZ、1KHZ、2KHZ、5KHZ、10KHZ、20KHZ、100KHZ、1MHZ；
13.提供4路消抖正負脈沖輸出；
14.直流電源：電源輸出：+5V、-5V、3.3V；
15.實驗系統電源帶有保護功能。
（三）實驗內容：
實驗一、與門電路實驗；
實驗二、或門電路實驗；
實驗三、非門電路實驗；
實驗四、與非門電路實驗；
實驗五、或非門電路實驗；
實驗六、異或門電路實驗；
實驗七、編碼器實驗；
實驗八、二進制譯碼器實驗；
實驗九、字段譯碼器實驗；
實驗十、數據選擇器實驗；
實驗十一、四位加法器實驗；
實驗十二、數據分配器實驗；
實驗十三、多路復用器實驗；
實驗十四、數值比較器實驗；
實驗十五、數據鎖存器實驗；
實驗十六、組合邏輯電路實驗；
實驗十七、基本RS觸發器實驗；
實驗十八、D觸發器實驗；
實驗十九、JK觸發器實驗；
實驗二十、移位寄存器實驗；
實驗二十一、555施密特觸發器實驗；
實驗二十二、555多諧振蕩器實驗；
實驗二十三、555單穩態觸發器實驗；
實驗二十四、計數器實驗；
實驗二十五、數字密碼鎖實驗；
實驗二十六、搶答器實驗；
實驗二十七、數字鐘實驗；
實驗二十八、有源/無源蜂鳴器實驗；
|
|
